Contoh gambar kerja lengkap rumah modern minimalis 1 lantai Menggunkan jasa desain rumah secara online memang belum cukup terkenal di indonesia, namun perkembangan gaya hidup modern cukup umur ini memperlihatkan gaya berbisnis ibarat ini mempunyai masa depan yang cukup positif. Alhamdulillah kami sendiri telah menuntaskan beberapa project desain secara online tanpa bertatap muka secara pribadi dengan pemilik bangunan atau klien.
Dimulai dengan klien memperlihatkan informasi mengenai data tapak, kebutuhan ruang yang di butuhkan dan tumpuan desain yang di inginkan klien, proses perencanaan dan asistensi mulai berjalan, semuanya berjalan di atas komitment saling percaya antara pemberi kiprah dan perencana. Kami sendiri secara pribadi memanipulasi sebuah sistem tersendiri untuk mengenali calon klien sebagai potensial klien, proses review akun akun calon klien kami teliliti dengan baik, dengan begitu kami tidak tertipu dengan calon klien palsu.
Hal yang paling sering di tanyakan oleh calon klien adalah, dari jasa desain yang di tawarkan apa apa saja sih gambar yang akan mereka dapatkan? Nah artikel kita kali ini yaitu untuk memfasilitasi pertanyaan tersebut. Contoh contoh gambar kita berikut ukurannya telah kami konversi menjadi jauh lenih kecil untuk kepentingan publikasi website yaitu dari ukuran aslinya 4962 x 3508 pixel, menjadi 550 x 367 pixel. Contoh contoh ini juga di ambil dari beberapa rumah yang berbeda, sehingga privasi dari setiap desain tetap terjaga.
Sebelum lebih jauh, kami ingin menjelaskan apa yang kami maksudkan dengan contoh gambar kerja lengkap rumah minimalis di pembahasan kita kali ini. Gambar kerja lengkap maksudnya yaitu gambar yang mencukupi untuk dipakai sebagai teladan pembangunan sebuah rumah minimalis, baik sebagai teladan konstruksinya maupun perhitungan kebutuhan materi dan biaya bangunan. Makara sederhananya dengan gambar ini rumah sudah sanggup di bangkit dengan panduan yang terang dan terukur.
Sesuai judulnya di artikel ini kita akan menampilkan 27 jenis gambar yang akan kami coba deskripsikan satu persatu dan tentunya kami berharap artikel ini sanggup menjawab apa yang menjadi pertanyaan dari calon calon klien sekalian, oh iya selain menciptakan desain bangunan gres dari nol sering kali kami juga mengerjakan desain renovasi yang pembahasannya sanggup anda lihat di sini Desain Inspiratif Renovasi Rumah Minimalis Modern 1 Lantai Menjadi 2 Lantai Bangunan , selamat berselancar!!!
Daftar isi
- Lembar Sampul
- 1. Lokasi
- 2. 3D_Perspektif
- 3. Denah
- 4. Tampak Depan
- 5. Tampak Kanan
- 6. Tampak Kiri
- 7. Tampak Belakang
- 8. Tampak Atas
- 9. Potongan A-A
- 10. Potongan B-B
- 11. Potongan C-C
- 12. Rencana Pondasi
- 13. Rencana Ring Balok
- 14. Rencana Titik Lampu
- 15. Rencana Utilitas
- 16. Rencana Peletakkan Kusen
- 17. Rencana Kusen
- 18. Detail Potongan
- 19. Detail Fasade
- 20. Detail Pondasi
- 21. Detail Septictank
- 22. Perspektif 3D 1
- 23. Perspektif 3D 2
- 24. Perspektif 3D 3
- 25. Perspektif 3D 4
akses terus info terbaru dari website ini dengan
 |
| 27 gambar 3d perspektif rumah modern minimalis |
Mencari informasi arsitektur, di sini saja!!! Gunakan kolom search di kanan atas untuk menemukan informasi yang anda butuhkan, ketikkan kata kunci anda dan klik search. atau gunakan pencarian dengan kategori di kiri kanan website ini, dan atau skrol untuk melanjutkan membaca artikel. Selamat berselancar =)
Lembar Sampul
Lembar sampul merupakan lembar tambahan dari gambar kerja sebuah rumah minimalis, di lembar ini biasanya di tampilkan deskripsi project, mulai dari judul proyek, kemudian lokasi dimana proyek akan di bangkit di kemas dalam bentuk deskripsi lokasi, nama pemilik bangunan dan arsitek perencana. Secara teknis lembar ini tidak menghipnotis informasi teknis bangunan sama sekali, alias hanya di butuhkan untuk kepentingan manajemen saja.
 |
| 27 contoh gambar lembar sampul rumah minimalis |
1. Lokasi
Gambar lembar lokasi, yaitu lembar gambar yang berisi mengenai lokasi proyek namun kali ini di kemas dalam bentuk gambar skematik yang memperlihatkan posisi bangunan dalam sebuah map serta orientasinya terhadap arah mata angin dan lokasi sekitarnya. Lembar ini juga sanggup dikatakan sebagai lembar tambahan dan tidak secara pribadi menghipnotis proses pembangunan. Adapun bagi pihak yang memberi ijin pembangunan maka gambar ini di gunakan untuk mengetahui lokasi secara sempurna dari bangunan dan kaitan proyek yang akan di bangkit dengan peruntukkan lahannya.
 |
| 27 contoh lembar lokasi gambar kerja rumah minimalis |
2. 3D Perspektif
Untuk gambar 3d perspektif kami biasanya membaginya menjadi dua, yang pertama yaitu gambar kita di bawah ini, yaitu gambar 3d perspektif yang di tujukan untuk kebutuhan visualisasi bangunan, dimana informasi yang coba di tampilkan pada gambar ini yaitu bagaimana sebuah proyek arsitektur atau rumah minimalis dalam kondisi terwujudnya, sehingga klien atau pemilik bangunan mempunyai informasi yang sempurna mengenai bentuk dan pewarnaan bangunan. Gambar 3d perspektif ini merupakan gambar yang sangat penting, dan tujuan dari pembuatan gambar kerja lengkap ini yaitu untuk mewujudkan sebuah komposisi yang sama persis dengan gambar 3d perspektifnya. Untuk type gambar perspektif yang ke dua akan kita bahas di potongan final artikel ini.
 |
| 27 contoh lembar 3d perspektif gambar kerja rumah minimalis |
3. Denah
Lembar gambar denah, merupakan lembar gambar berisi gambar sketsa atau lyout bangunan yang akan memperlihatkan informasi kepada kita wacana bagaimana sih bentuk bangunan dalam wujud 2 dimensinya. Pada gambar ini kita akan mengetahui jenis jenis ruang apa saja yang terdapat dalam sebuah desain bangunan, posisinya dalam bangunan serta bagaimasih pola relasi antar ruang serta sirkulasi yang mungkin terjadi di dalam bangunan. Dari sketsa ini juga kita akan menerima informasi mengenai ukuran panjang kali lebar dari bangunan dan ruang ruang di dalamnya serta gambar ini juga sudah sanggup di gunakan sebagai teladan pembuatan pondasi.
 |
| 27 contoh lembar sketsa gambar kerja rumah minimalis |
4. Tampak Depan
Lembar tampak depan berisi gambar tampak bangunan yang memperlihatkan informasi mengenai bentuk fasade bangunan secara 2 dimensional. Dari gambar ini juga kita sanggup mengenali bentuk bangunan secara global, contohnya saja mengetahui 3 posisi ketinggian atap, dimana atap potongan tengah bangunan atau tepatnya di atas area ruang tamu itu mempunyai ketinggian atap yang lebih tinggi dari yang lainnya. Contoh informasi lainnya contohnya dari gambar ini kita ketahui bahwa posisi kanopi teras lebih tinggi dari kanopi carport dan informasi informasi lainnya. Dan klarifikasi ini berlaku untuk semua lembar gambar mengenai tampak, yaitu tampak depan, kiri, kanan dan belakang kecuali pada tampak atas.
 |
| 27 contoh lembar tampak depan gambar kerja rumah minimalis |
5. Tampak Kanan
 |
| 27 contoh lembar tampak kanan gambar kerja rumah minimalis |
6. Tampak Kiri
 |
| 27 contoh lembar tampak kiri gambar kerja rumah minimalis |
7. Tampak Belakang
 |
| 27 contoh lembar tampak belakang gambar kerja rumah minimalis |
8. Tampak Atas
Lembar tampak atas, berisi gambar bangunan dari tampak atasnya, gambar ini biasa di sebut juga gambar sketsa atap atau planning atap. Di gambar ini kita akan memperoleh informasi mengenai bentuk atap secara 2 dimensional, mengetahui arah jatuhan air atap serta area yang memakai dak beton di atap, semuanya tampak pada gambar ini. Biasanya gambar ini juga memperlihatkan gambar konstruksi atapnya, namun di gambar gambar kami umumnya ketika ini penggambaran konstruksi atap di kembalikan ke kontraktor baja ringannya sebab umumnya atap yang di gunakan dimasa sekarang yaitu berkonstruksi baja ringan.
 |
| 27 contoh lembar tampak atas gambar kerja rumah minimalis |
9. Potongan A-A
Lembar gambar potongan biasanya berisi 2 atau lebih gambar potongan dengan arah potongan sesuai sumbu x dan sumbu y. Jumlah banyaknya gambar potongan biasanya di tentukan oleh banyaknya detail fasade bangunan yang ingin di jelaskan sebab pada potongan ini terdapat semua informasi mengenai ukuran dari ketinggian setiap elemen bangunan ibarat dinding, plafon, atap, kanopi dan lainnya. Pada potogan ini juga terdapat informasi mengenai perbedaan ketinggian pailing lantai, antara lantai utama dan teras, lantai utama dan kamar mandi, teras dan taman dan yang lainnya.
 |
| 27 contoh lembar potongan arsitektur gambar kerja rumah minimalis |

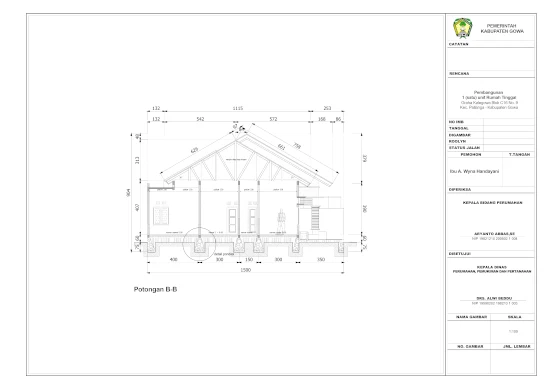

10. Potongan B-B
 |
| 27 contoh lembar potongan arsitektur gambar kerja rumah minimalis |
11. Potongan C-C
 |
| 27 contoh lembar potongan arsitektur gambar kerja rumah minimalis |
12. Rencana Pondasi
Lembar planning pondasi, berisi gambar mengenai model pondasi secara 2 dimensional dan sebelumnya telah kita jelaskan bahwa gambar sketsa telah mencukupi informasi mengenai model pondasi sebuah bangunan, kemudian mengepa lembar gambar ini tetap di buat? hal ini di karenakan gambar planning pondasi memperlihatkan informasi mengenai jenis pondasi yang akan di gunakan, contohnya pondasi kerikil kali full atau seperdua, pondasi kerikil gunung dan kerikil bata dan yang lainnya dimana informasi ini tidak kita dapatkan pada gambar sketsa rumah.
 |
| 27 contoh lembar planning pondasi gambar kerja rumah minimalis |
13. Rencana Ring Balok
Gambar planning ring balok memperlihatkan informasi kepada kita mengenai penggunaan ring balok di posisi mana saja dan umumnya di maklumi bahwa ring balok letaknya keseluruhannya berada di atas dinding bangunan, namun di beberapa kasus ring balok di buat melayang bukan di atas dinding ini di karenakan pada desain tertentu penambahan ring balok di butuhkan untuk menopang konstruksi atap atau kuda kuda atap.
 |
| 27 contoh lembar planning ring balok gambar kerja rumah minimalis |
14. Rencana Titik Lampu
Lembar titik lampu berisi gambar posisi titik lampu di dalam bangunan, gambar ini akan menjadi teladan pemasangan titik lampu bagi pekerja mekanikal dan elektrikal bangunan. Selain posisi titik lampu, gambar ini juga memperlihatkan informasi mengenai posisi saklar, stop kontak, inlet TV dan telepon. Dari gambar ini juga kebutuhan bahan, material dan biaya menjadi lebih gampang di hitung dan di tentukan.
 |
| 27 contoh lembar planning titik lampu gambar kerja rumah minimalis |
15. Rencana Utilitas
Untuk lembar planning utilitas ini kurang lebih sama dengan gambar titik lampu hanya saja informasi yang di berikan tentu saja berbeda. Dari gambar ini kita sanggup mengetahui pola sirkulasi air higienis dan air kotor, posisi toren air higienis dan septicktank serta dari gambar ini juga di ketahui jumlah penggunaan keran air, shower kamar mandi, kloset, floor drain dan yang lainnya.
 |
| 27 contoh lembar planning utilitas gambar kerja rumah minimalis |
16. Rencana Peletakkan Kusen
Lembar planning peletakkan kusen, ber isi gambar skematik wacana posisi dari kusen kusen pintu dan jendela yang di jelaskan pada lembar gambar kita berikutnya. Pada lembar gambar ini kita sanggup mengetahui jumlah kusen dan jendela yang di butuhkan pada sebuah proyek bangunan, sehingga lebih gampang dalam perencanaan biaya bangunan.
 |
| 27 contoh lembar planning peletakkan kusen gambar kerja rumah minimalis |
17. Rencana Kusen
Lembar planning kusen, ber isi gambar desain kusen pintu dan jendela, serta model dari daun pintu dan jendela itu sekaligus. Namun informasi paling penting dari gambar ini yaitu ukuran atau dimensi dari kusen pintu dan jendela itu sendiri.
 |
| 27 contoh lembar planning kusen gambar kerja rumah minimalis |
18. Detail Potongan 1-1
Lembar detail potongan berisi gambar detail dari potongan yang telah ada sebelumnya, bila pada gambar potongan sebelumnya lebih banyak memberi informasi pailing tiap elemen konstruksi bangunan, pada gambar detail ini lebih spesifik memperlihatkan ukuran ukuran yang lebih detail ibarat profil dan ukuran dimensi takikkan beton pada dinding dan kolom,
 |
| 27 contoh lembar desail potongan gambar kerja rumah minimalis |
19. Desail Fasade
Lembar detail fasade, berisi gambar detail fasade yang menampilkan ukuran ukuran dari setiap elemen pembentuk fasade secara detail, mulai dari lebar tiang, ke tinggian tiang, lebar kanopi, tebal kanopi dan lainnya. Dengan gambar ini komposisi bentuk bangunan akan tercapai ketika di implementasikan sesuai dengan ukuran ukurannya dan kondisi rumah terbangun dengan gambar terbangun akan sangat ibarat dan tidak jauh berbeda.
 |
| 27 contoh lembar desail fasade gambar kerja rumah minimalis |
20. Desail Pondasi
Lembar detail pondasi, berisi gambar detail pondasi yang memperlihatkan informasi kepada kita mengenai kedalaman galian pondasi, struktur penyusun pondasi, ukuran sloof, ketinggian dinding trasram dan lainnya.
 |
| 27 contoh lembar desail pondasi gambar kerja rumah minimalis |
21. Detail Septictank
Lembar detail septictank, lembar ini berisi gambar detail septictank yang juga di gunakan sebagai teladan pembuatan bagi septicktank. Gambar ini di lengkapi dengan ukuran yang detail sehingga akan sangat memudahkan dalam pelaksanaan pembuatan septictank
 |
| 27 contoh lembar desail septictank gambar kerja rumah minimalis |
22. Perspektif 3D 1
Pada poin sebelumnya kita teleh membahas mengenai lembar gambar 3d perspektif dimana di pembahasan pertama gambar 3d perspektif lebih di tujukan kepada kebutuhan visualisasi, di pembahasan kita yang kedua ini gambar 3d perspektif di tujukan lebih kepada informasi bentuk bangunan secara umum yang sanggup membantu pekerja bangunan lebih memahami bentuk bangunan dari gambar gambar sebelumnya. Pada contoh gambar kerja kita kali ini kita tampilkan 4 buah gambar 3d perspektif di beberapa kasus jumlah gambar ini sanggup lebih banyak lagi.
 |
| 27 contoh lembar perspektif 3d gambar kerja rumah minimalis |
23. Perspektif 3D 2
 |
| 27 contoh lembar perspektif 3d gambar kerja rumah minimalis |
24. Perspektif 3D 3
 |
| 27 contoh lembar perspektif 3d gambar kerja rumah minimalis |
25. Perspektif 3D 4
 |
| 27 contoh lembar perspektif 3d gambar kerja rumah minimalis |
